⚠这不是一篇纯新手教程，大多数步骤写的较为简略，小白谨慎阅读。

此外，对于纯新手来说，CubeIDE或许更合适。然而，由于STM官方强推STLINK，CubeIDE要想使用DAP进行下载、调试困难重重，并且其编辑器功能相比于VSCode来说，依然比较落后（虽然基于Eclipse开发已经比Keil好很多了），也不具备AI补全、AIAgent功能……

因此个人认为CubeMX+VSCode+OpenOCD

准备工作

开始前，请确保你已经安装好：

创建新工程

选择芯片创建工程

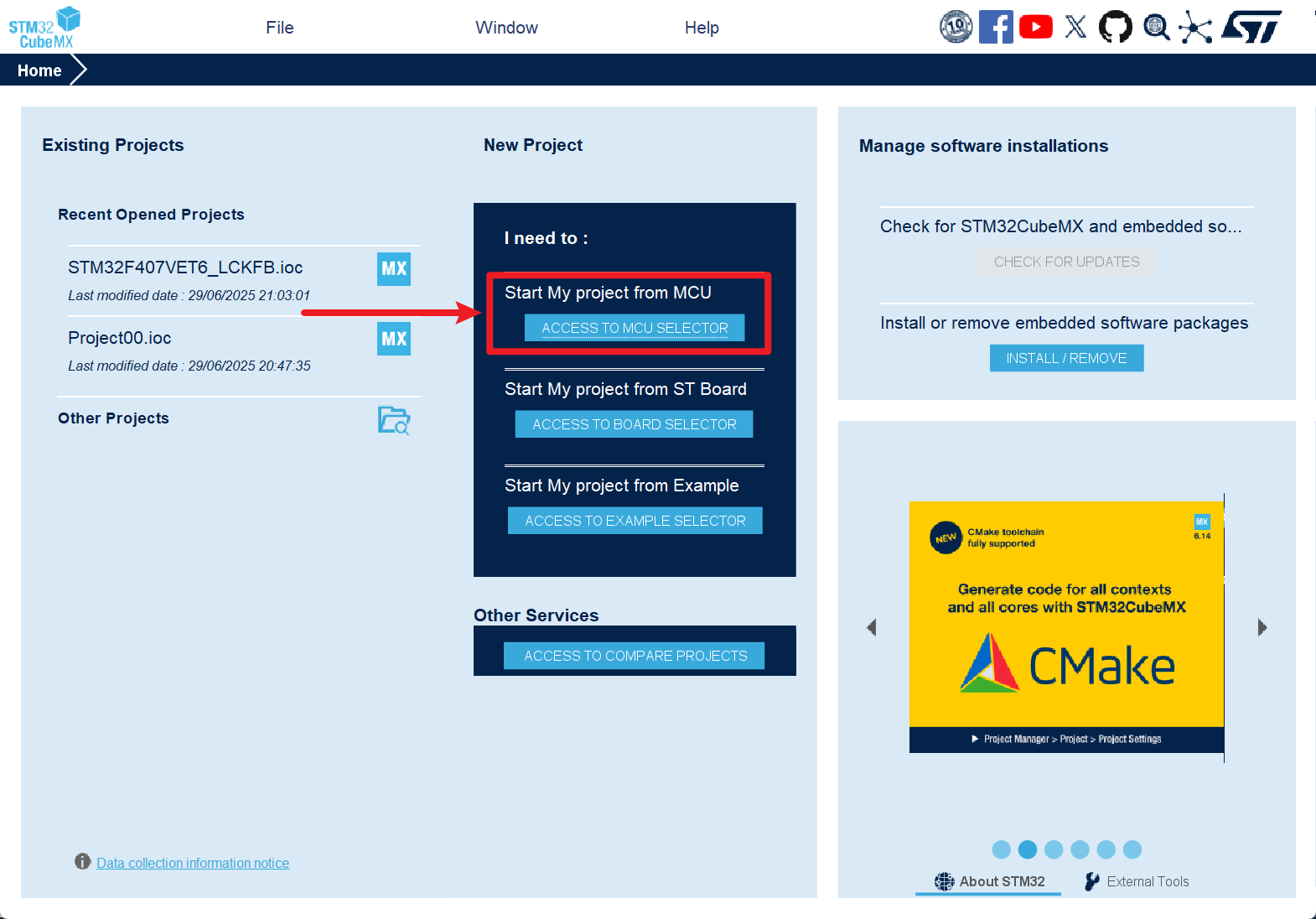

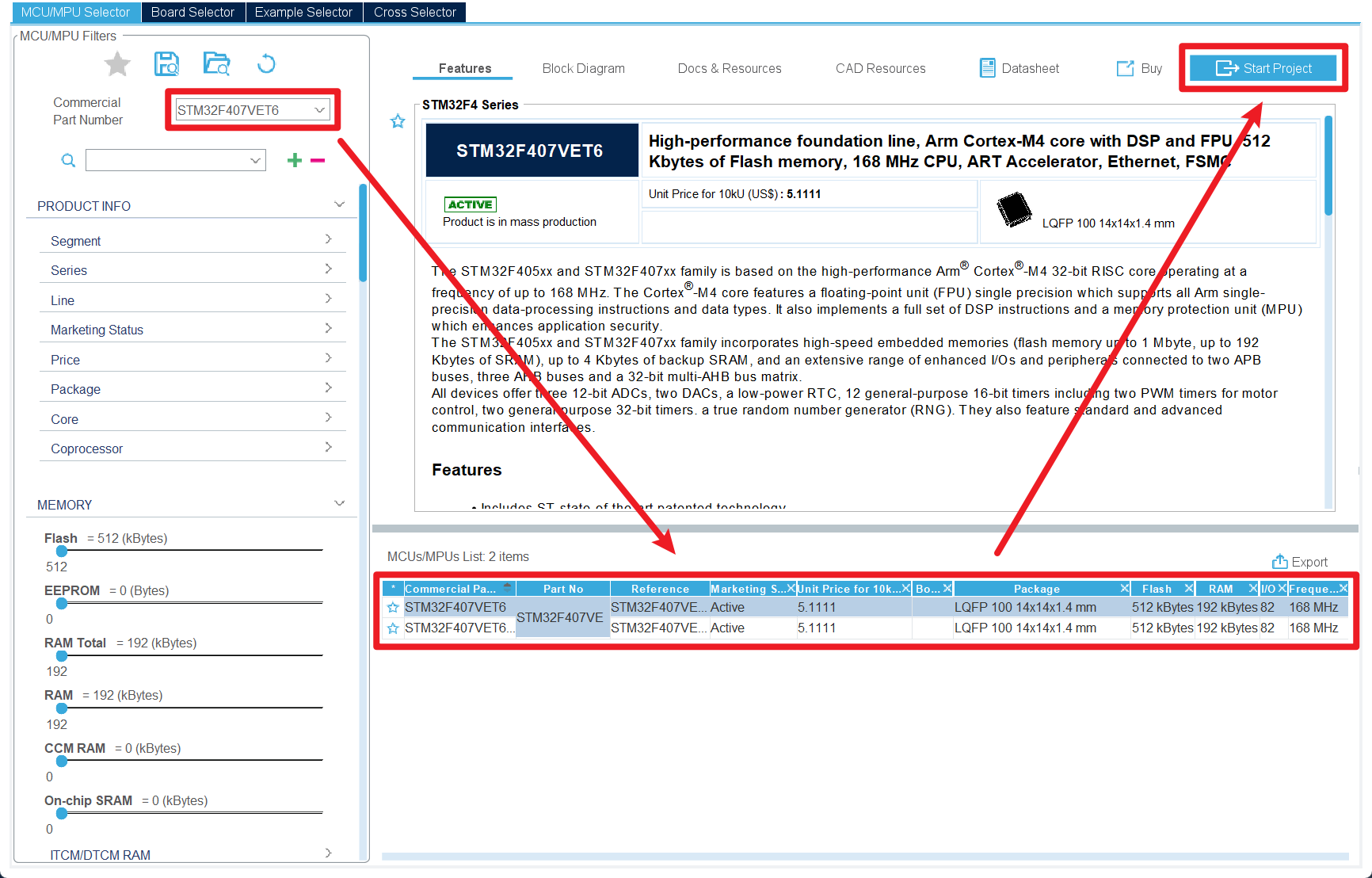

点击Access to MCU Selector进入芯片选择页面，这里以我使用的STM32F407VET6为例，在Commercial Part Number输入型号，选择正确的型号后，点击Start Project。

如果是初次创建，这时可能还需要下载一些资源文件。

进行必要的配置

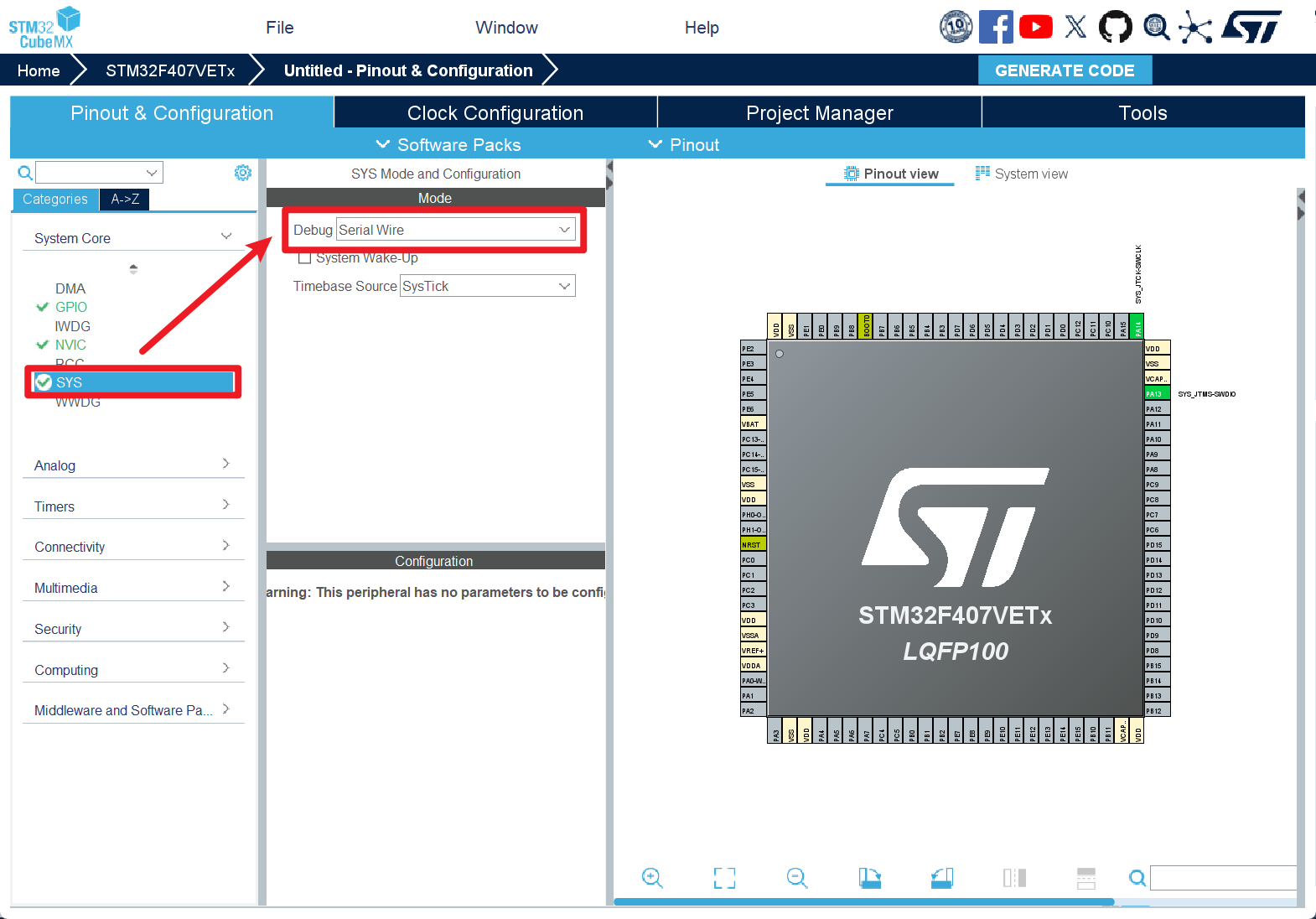

配置调试方式为Serial Wire

⚠ 这一步是必须进行的，否则会导致刷写一次后无法继续下载

在Categories-SYS中，将Debug改为Serial Wire

其他配置如时钟、引脚配置等可以现在配置，也可以之后再配置。

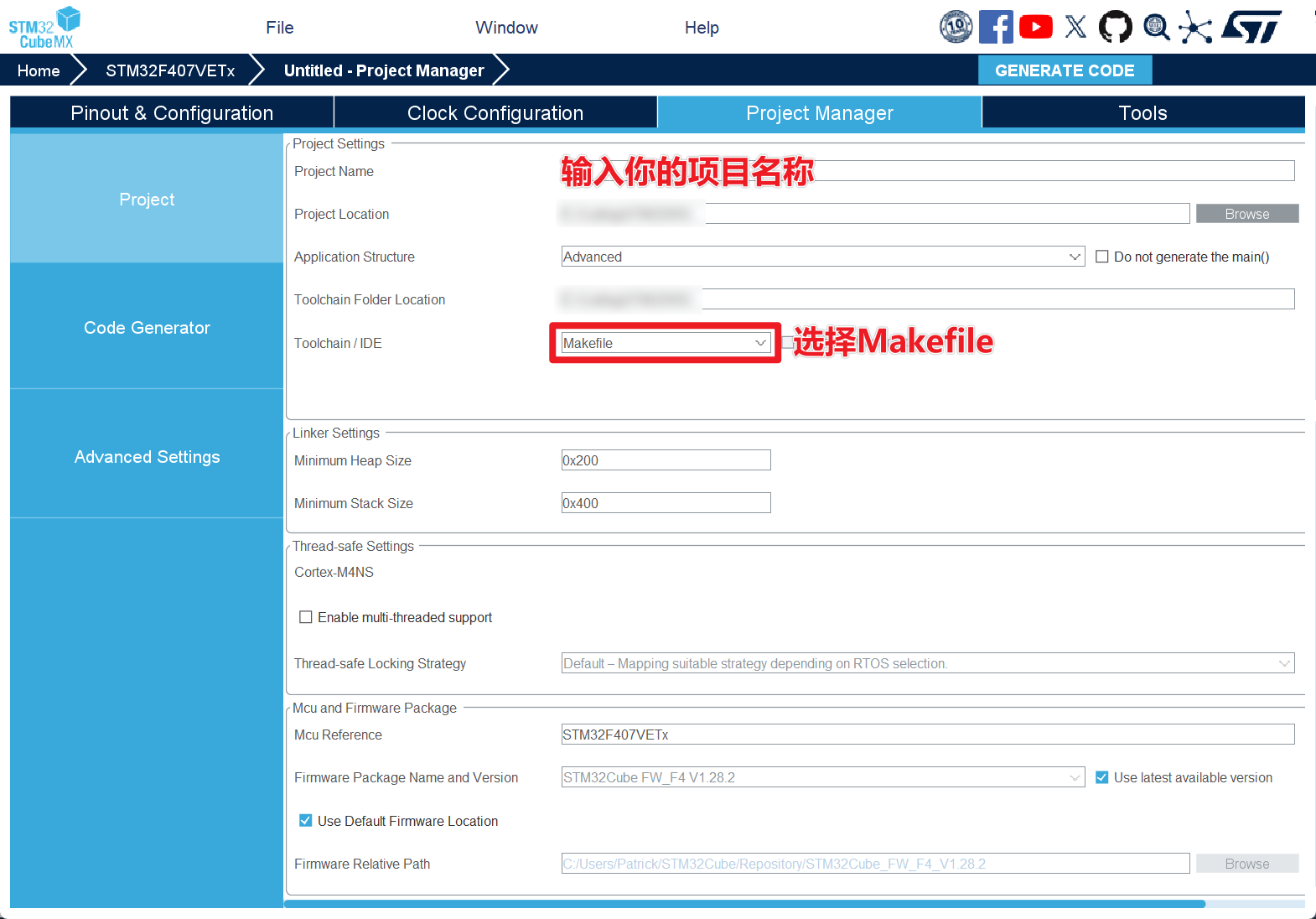

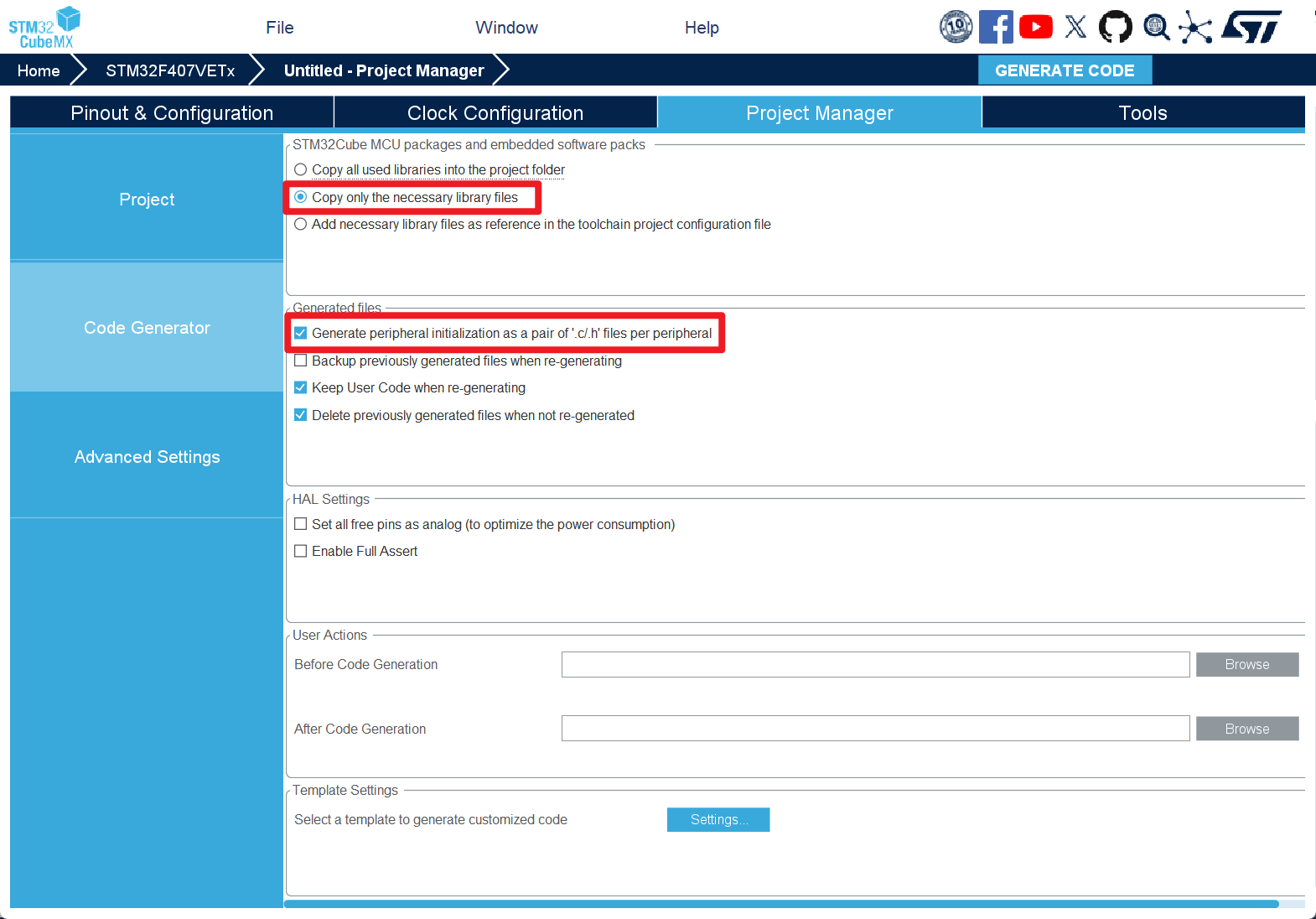

配置项目参数

生成项目代码

点击右上角大大的Generate Code，工程就生成好了

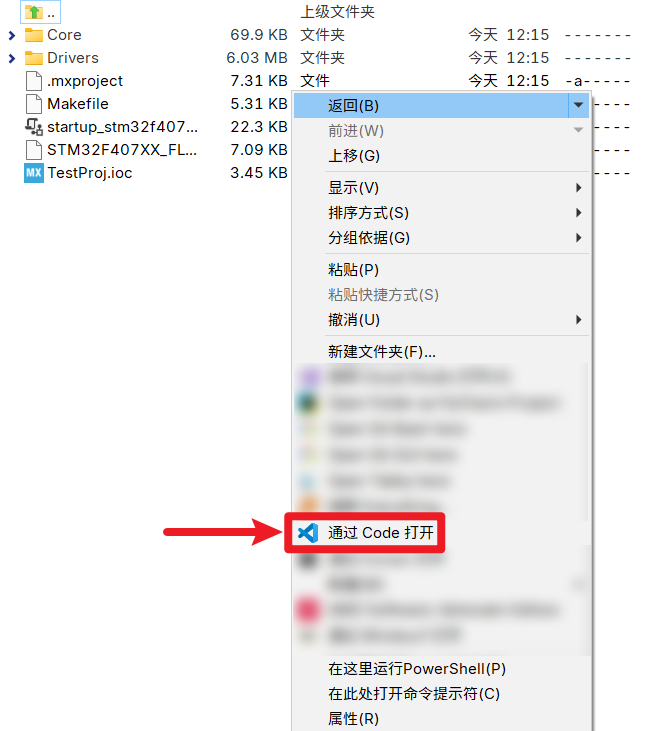

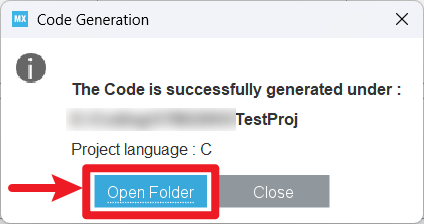

点击Open Folder，文件夹将在文件资源管理器中打开，右键菜单通过Code打开。

配置VSCode

安装插件

安装以下插件：

  • Makefile Tools by Microsoft（链接）

  • Cortex-Debug by marus25（链接）

以下插件是可选的，但能让你的开发体验更好：

  • Tasks by actboy168（链接）

添加下载器配置文件

在项目根目录下新建ST-Link.cfg，需要注意如果你使用其他系列（如F1）的芯片，需要修改第14行的配置文件，例如F1改为stm32f1x.cfg。

# choose st-link/j-link/dap-link etc.\
# adapter driver cmsis-dap
# board：板卡配置，各种官方板卡
# 路径在OpenOCD安装目录的share\openocd\scripts下：
# interface：仿真器类型配置，比如ST-Link、CMSIS-DAP等都在里面
# target：芯片类型配置，STM32F1xx、STM32L0XX等等都在里面
# 设置好配置文件之后，就可以点击下载或者调试按钮进行下载和在线调试了。
# 在配置文件中不要加reset_config srst_only这一句，会导致下载失败，这一句是指示系统重启的，删除不影响下载。
    source [find interface/stlink.cfg]
    transport select hla_swd
# 0x10000 = 64K Flash Size
# 0x100000 = 1024k Flash Size
# set FLASH_SIZE 0x100000
    source [find target/stm32f4x.cfg]
# download speed = 10MHz
adapter speed 10000000

新建CMSIS-DAP.cfg，同样需要注意芯片系列配置文件名称。

# choose st-link/j-link/dap-link etc.\
# adapter driver cmsis-dap
# board：板卡配置，各种官方板卡
# 路径在OpenOCD安装目录的share\openocd\scripts下：
# interface：仿真器类型配置，比如ST-Link、CMSIS-DAP等都在里面
# target：芯片类型配置，STM32F1xx、STM32L0XX等等都在里面
# 设置好配置文件之后，就可以点击下载或者调试按钮进行下载和在线调试了。
# 在配置文件中不要加reset_config srst_only这一句，会导致下载失败，这一句是指示系统重启的，删除不影响下载。
    source [find interface/cmsis-dap.cfg]
    transport select swd
# 0x10000 = 64K Flash Size
# 0x100000 = 1024k Flash Size
# set FLASH_SIZE 0x100000
    source [find target/stm32f4x.cfg]
# download speed = 10MHz
adapter speed 10000000

修改Makefile

Ctrl+F打开搜索面板，输入all:，找到这一行的位置，在下面新建行，添加：

⚠如果你使用DAP下载器而不是STLINK，那么要将ST-Link.cfg改为CMSIS-DAP.cfg。

# flash: build and program
flash: all
	openocd -f ST-Link.cfg -c "tcl_port disabled" -c "gdb_port disabled" -c "tcl_port disabled" -c "program $(BUILD_DIR)/$(TARGET).elf" -c reset -c shutdown

# program only (without building)
openocd: openocd -f ST-Link.cfg -c "tcl_port disabled" -c "gdb_port disabled" -c "tcl_port disabled" -c "program $(BUILD_DIR)/$(TARGET).elf" -c reset -c shutdown

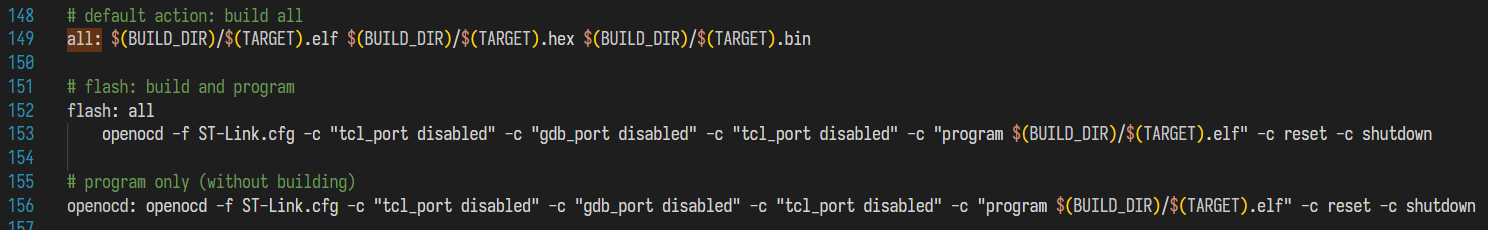

最终看起来像这样：

测试编译

按快捷键Ctrl+`打开终端，输入make回车，现在应该能正常编译了。

如果你已经连接好了STLink或DAPLink，并正确配置了Makefile中的openocd下载器，可以测试一下make flash，会自动执行编译-下载的组合任务。

配置Tasks

首先需要确保你已经安装了Tasks插件。

在工程目录下新建.vscode文件夹，在文件夹内新建settings.json与tasks.json。

settings.json

{
    "workbench.statusBar.visible": true,
    "task.allowAutomaticTasks": "on",
    "task.quickOpen.skip": false
}

tasks.json

{
	"version": "2.0.0",
	"tasks": [
		{
			"label": "Build",
			"type": "shell",
			"command": "make",
			"group": "build",
			"problemMatcher": [
				"$gcc"
			]
		},
		{
			"label": "Flash",
			"type": "shell",
			"command": "make",
			"args": ["flash"],
			"group": "build",
			"problemMatcher": [
				"$gcc"
			],
			"dependsOn": "Build"
		},
		{
			"label": "Clean",
			"type": "shell",
			"command": "make",
			"args": ["clean"],
			"group": "build"
		}
	]
}

保存文件后，你的状态栏下会出现这三个按钮：

只需点击按钮即可执行对应的任务，例如Flash按钮就相当于终端使用make flash命令。
