为什么CtoC线无法给一些USB Type-C设备供电

什么是CtoC线？

CtoC线又称双C线，即线的两端都是USB Type-C外形规格（不区分协议速率，一般只要支持正常PD充电就可以称为CtoC线）。

当你使用CtoC线搭配PD充电头，尝试给一些小型生活电器充电，会发现完全没有反应，包括但不限于：

• 便携小风扇

• 暖手宝

• 蓝牙音箱

（注意，这里仅指部分此类产品，不是所有此类产品都存在这个问题）

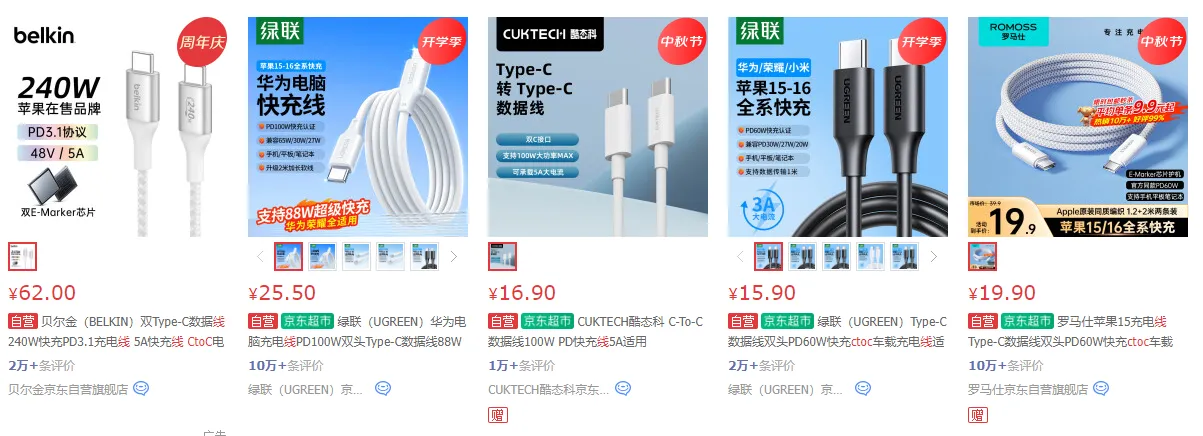

但当你拿起手机插上线，发现充电并没有什么问题，并且重要的是，使用AtoC线可以给这些设备正常充电，也就是下图中的这些：

于是你怀疑问题出在PD充电器和CtoC数据线上，但实际上，这是由于接收端设备设计没有考虑到PD兼容性导致的。

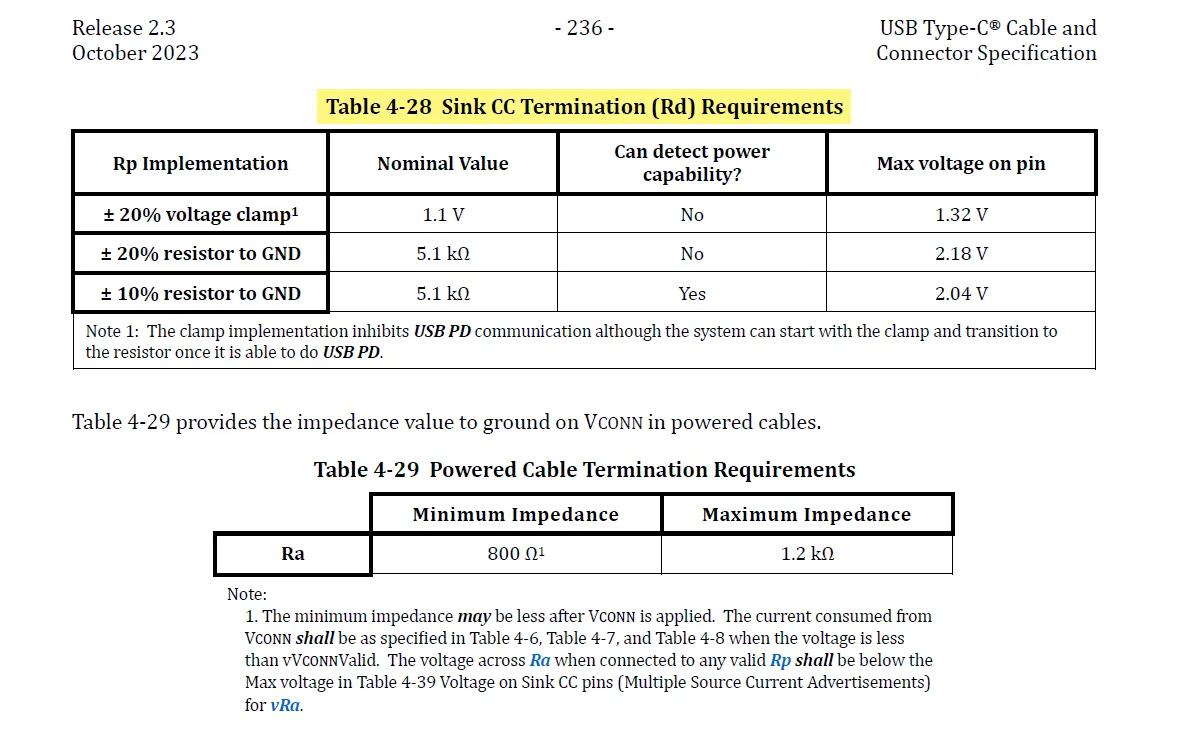

参照USB-IF发布的《USB Type-C® 线缆和连接器规范 2.3 版》中的USB Type-C Spec R2.3 - October 2023.pdf第236页，发现其对电力接收端设备上的CC线有下拉电阻（Rd）要求，标准值为一个±10%误差的5.1kΩ电阻

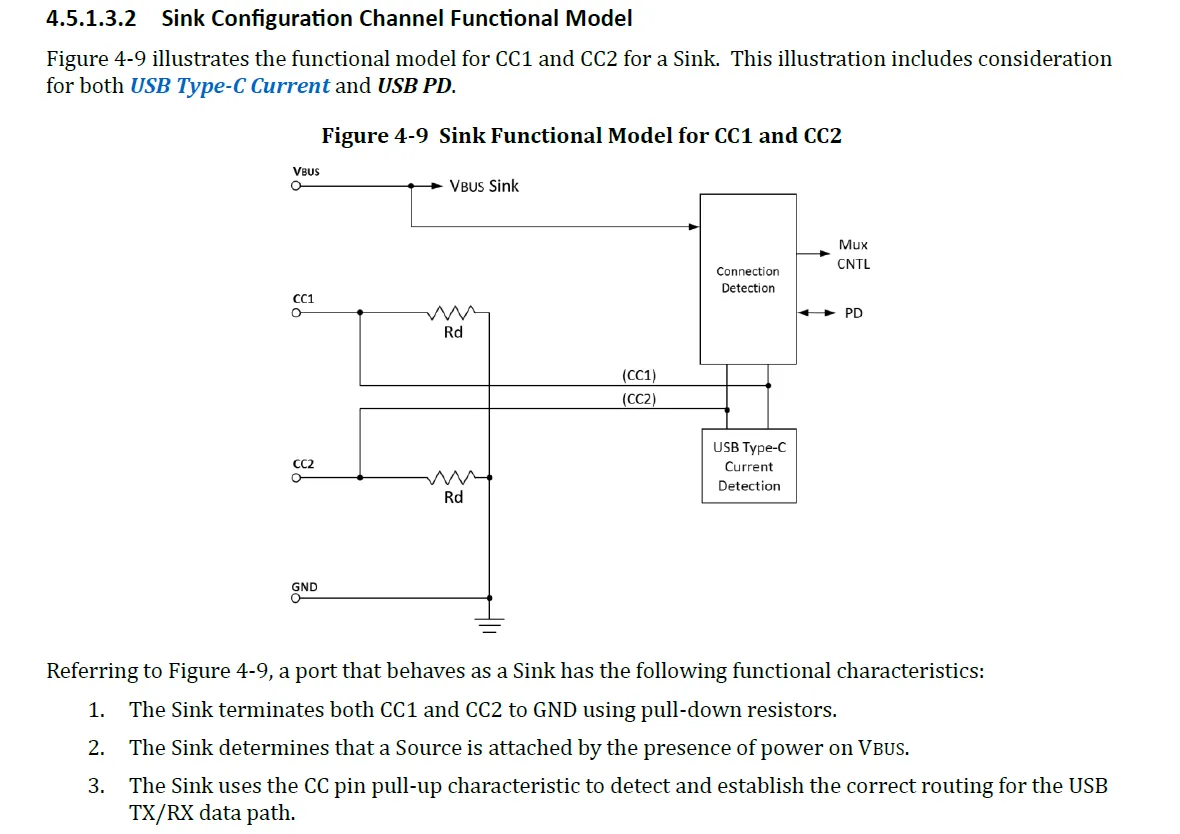

具体到电路设计上：

CC线在USB-C规范中，承担了设备识别、协议通信的作用。而在PD充电头端，由于有一个严格遵守规则的协议芯片的存在，一旦接收端设备没有按照要求设计下拉电阻，那么就充电器就不认为有设备接入，因此也不会在VBUS上产生电压，设备自然就无法充电了。

聪明的你想必已经理解为什么CtoC无法充电而AtoC可以充电了：
AtoC线正是因为不存在CC线识别设备，不管什么设备默认就输出5V电压，快充协议握手都通过D+/D-(DP/DM)这两条数据线进行，没握手就直接输出5V，因此可以给这些设备充电。

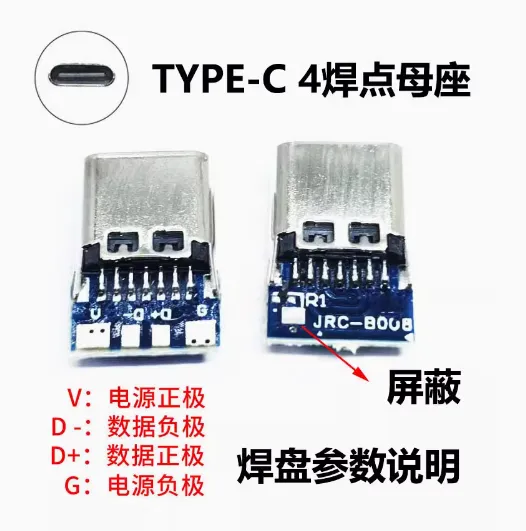

此外再说一些题外话，如果你是个DIY爱好者，那么你一定买过（至少见过）这种TYPE-C带板母座，常用于电子DIY改装，毕竟将一些micro-B老接口设备改成USB-C能提升不少兼容性：

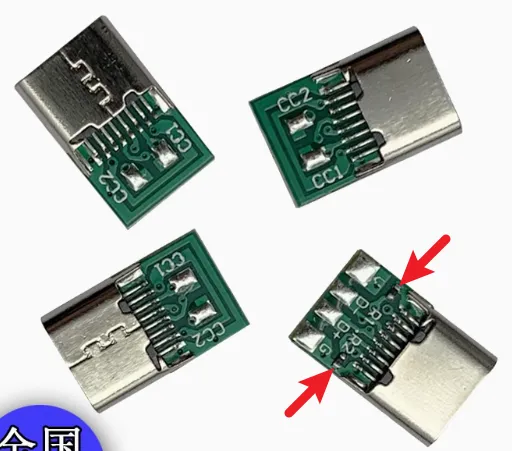

左右两种的最大区别就在于这两个小电阻，如果你买的是左边那种，那么你改装完的设备是无法使用PD充电器充电的，现在PD充电器和双C线普及率已经相当高，改装时要注意选择右边这种带5.1kΩ电阻的母座，否则双C线就无法给你改装过的设备供电，还得找AtoC线……消灭了micro-B数据线，又不得不保留AtoC线，实在是有些尴尬了。
